[전처리] 가져온 사진 정보 받기 (feat, xml)

XML은 Extensible Markup Language의 약어로, 데이터를 저장하고 전송하는 데 사용되는 마크업 언어입니다.



HTML과 매우 유사하 지만, XML은 데이터와 문서 구조를 설명하는 데 중점을 둡니다.

XML은 텍스트 기반 형식이며, 데이터와 그 구조를 기술하는 데 사용할 수 있는 여러가지 태그와 속성을 제공합니다. 데이터는 요소(element)라고도 부르는 태그를 사용하여 표시되며, 요소 는 속성(attribute)과 값(value)을 가질 수 있습니다.

XML은 데이터를 계층 구조로 구성할 수 있으므로, 다양한 소프트웨어 시스템 간에 데이터를 교환하는 데 매우 유용합니다. 또한, XML은 데이터의 검증 및 검색이 용이하며, 대부분의 프로그래밍 언어에서 XML 파 서를 지원하므로 데이터를 쉽게 처리할 수 있습니다.





import os
import cv2
import matplotlib.pylab as plt
from xml.etree.ElementTree import parse

def xml_read(xml_path) :

    root = parse(xml_path).getroot()

    image_info = root.findall("image")

    for image in image_info :
        bbox = image.findall('box')
        # <image id="0" name="01.jpg" width="640" height="480">

        # image width height
        image_width = image.attrib['width']
        image_heigth = image.attrib['height']

        # image name and path
        image_name = image.attrib['name']
        image_name = os.path.join("./data/", image_name)

        # image read
        image = cv2.imread(image_name)
        # image BGR -> RGB
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

        for box_info in bbox :
            label = box_info.attrib['label']

            # 값 -> string 타입
            xtl = box_info.attrib['xtl']
            ytl = box_info.attrib['ytl']
            xbr = box_info.attrib['xbr']
            ybr = box_info.attrib['ybr']

            # 소수점이 포함이라 바로 int 값 변환 불가 하여 float 변환
            xtl_f = float(xtl)
            ytl_f = float(ytl)
            xbr_f = float(xbr)
            ybr_f = float(ybr)

            # float -> int 변환
            xtl_i = int(xtl_f)
            ytl_i = int(ytl_f)
            xbr_i = int(xbr_f)
            ybr_i = int(ybr_f)

            print(xtl_i, ytl_i, xbr_i, ybr_i, label)
            ### xtl="468.94" ytl="92.01" xbr="640.00" ybr="340.46"

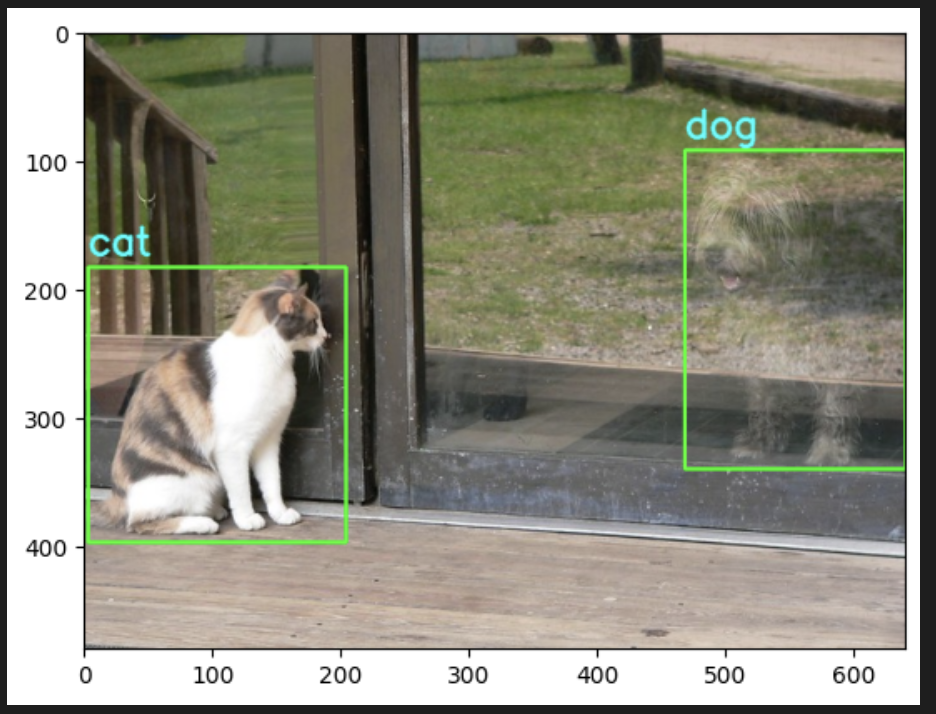

            ### 이미지 시각화
            image = cv2.rectangle(image, (xtl_i, ytl_i), (xbr_i, ybr_i), (0,255,0), 2)

            ### 라벨 추가
            image = cv2.putText(image, label, (xtl_i, ytl_i-10),
                  cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 255), 2, cv2.LINE_AA)

        plt.imshow(image)
        plt.show()

xml_read("./data/annotations.xml")



xml to yolo format 변경하기



import os
import cv2
import matplotlib.pylab as plt
from xml.etree.ElementTree import parse

label_number_dict = {'cat':0, 'dog':1}

def xml_read(xml_path) :

    root = parse(xml_path).getroot()

    image_info = root.findall("image")

    for image in image_info :
        bbox = image.findall('box')
        # <image id="0" name="01.jpg" width="640" height="480">

        # image width height
        image_width = image.attrib['width']
        image_heigth = image.attrib['height']

        # image name and path
        image_name = image.attrib['name']
        image_name_temp = image_name
        image_name = os.path.join("./data/", image_name)

        # image read
        image = cv2.imread(image_name)
        # image BGR -> RGB
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

        for box_info in bbox :
            label = box_info.attrib['label']

            # 값 -> string 타입
            xtl = box_info.attrib['xtl']
            ytl = box_info.attrib['ytl']
            xbr = box_info.attrib['xbr']
            ybr = box_info.attrib['ybr']

            # 소수점이 포함이라 바로 int 값 변환 불가 하여 float 변환
            xtl_f = float(xtl)
            ytl_f = float(ytl)
            xbr_f = float(xbr)
            ybr_f = float(ybr)

            # float -> int 변환
            x1_i = int(xtl_f)
            y1_i = int(ytl_f)
            x2_i = int(xbr_f)
            y2_i = int(ybr_f)

            ### xtl="468.94" ytl="92.01" xbr="640.00" ybr="340.46"

            # 이미지 사이즈가 필요 위에 있는 image_width, image_heigth 경우는 string 타입 형변환 필요 int
            img_width_i = int(image_width)
            img_height_i = int(image_heigth)

            # Pascal_xyxy to YOlO center_x center_y yolo_w yolo_h

            center_x = ((x2_i + x1_i)/(2*img_width_i))
            center_y = ((y2_i + y1_i)/(2*img_height_i))
            yolo_w = (x2_i - x1_i)/img_width_i
            yolo_h = (y2_i - y1_i)/img_height_i

            # file_name
            image_name_temp = image_name_temp.replace('.jpg', '')

            # label cat, dog -> 0, 1 로 변경하기
            label_number = label_number_dict[label]

            print("Pascal_xyxy to YOLO >> ", label_number,center_x, center_y, yolo_w, yolo_h)

            # 텍스트로 저장하기
            with open(f"{image_name_temp}.txt", "a") as f:
                f.write(f"{label_number} {center_x} {center_y} {yolo_w} {yolo_h} \n")

xml_read("./data/annotations.xml")

Pascal_xyxy to YOLO >> 1 / 0.865625 / 0.45 / 0.26875 / 0.5166666666666667

Pascal_xyxy to YOLO >> 0 / 0.16171875 / 0.6041666666666666 / 0.3140625 / 0.44583333333333336
